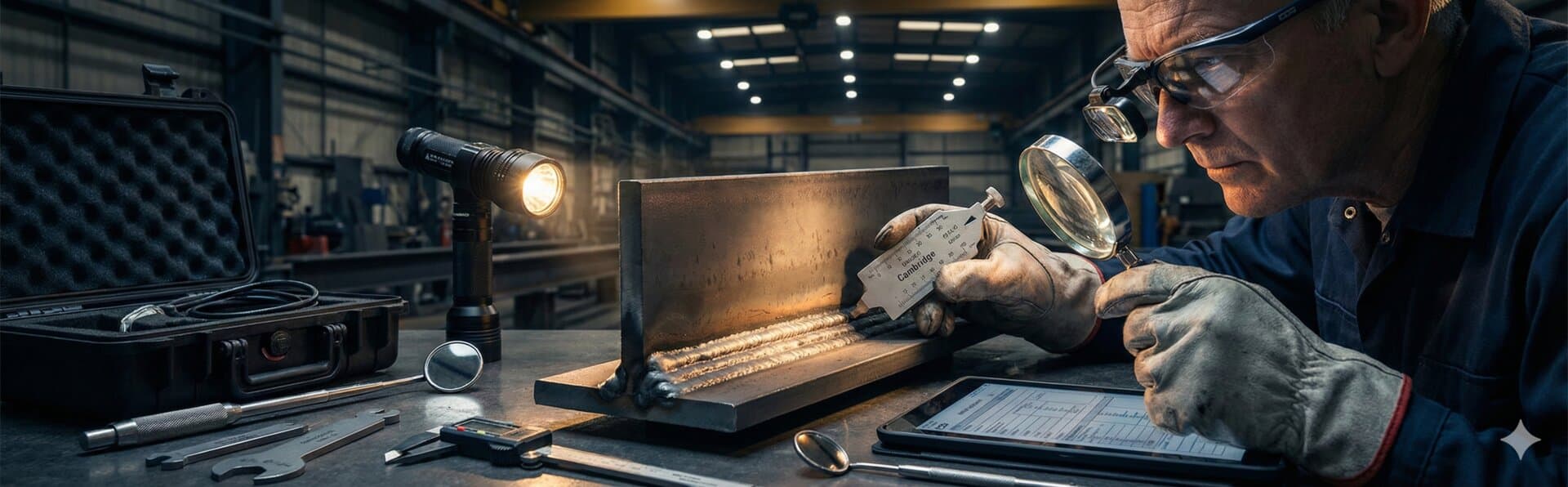

Görsel Muayene (VT)
En eski ve yaygın NDT yöntemi ile yüzey kusurlarının tespiti
Görsel Muayene Nedir?
Görsel muayene (VT), tahribatsız muayene yöntemlerinin en temel ve yaygın kullanılanıdır. Malzeme veya kaynaklı birleşimlerin yüzey kusurlarının, eğitimli göz veya yardımcı ekipmanlar (büyüteç, endoskop, boroskop, kamera) ile incelenmesidir.
Temel Prensibi
Doğrudan VT: Muayene edilecek yüzeyin eğitimli göz ile doğrudan incelenmesi. Yeterli aydınlatma ve erişim koşullarında çıplak göz veya basit yardımcılar (büyüteç, cetvel, kaliper) kullanılır.Dolaylı VT (RVI): Ulaşılması zor veya tehlikeli alanlarda kamera, boroskop, endoskop gibi optik yardımcı ekipmanlarla uzaktan görsel inceleme yapılır.
Diğer NDT Yöntemlerine Göre Avantajları
- Ekonomik: Düşük ekipman maliyeti ve hızlı uygulama
- Hızlı Sonuç: Anlık değerlendirme ve raporlama imkanı
- Temel Ön Değerlendirme: Diğer NDT yöntemlerine yön gösterir
- Uygulama Esnekliği: Her türlü malzeme ve geometride kullanılabilir
- İlk Adım: Her NDT sürecinin vazgeçilmez başlangıç aşaması
Tespit Edilen Hata Türleri
- Yüzey Çatlakları: Kaynak veya ısıl işlem sonrası oluşan yüzeysel çatlaklar
- Gözenekler (Porozite): Kaynak metalinde görülebilen gaz boşlukları
- Cüruf / Metal Sıçramaları: Kaynak dikişi civarındaki yüzey kirleticileri
- Eksik Ergime: Incomplete fusion, kaynak metalinin ana metale tam yayılmaması
- Yanma Olukları (Undercut): Kaynak kenarında ana metalin erimesi ile oluşan oluklar
- Şekil Bozuklukları: Geometrik sapmalar, çarpılma, yanlış hizalama
- Korozyon / Oksidasyon: Pas, oksidasyon ve korozyon hasarları
Teknik Detaylar
Muayene Tipleri
Doğrudan VT
Çıplak göz veya basit yardımcılarla doğrudan inceleme
Dolaylı VT (RVI)
Boroskop, endoskop, kamera ile uzaktan inceleme
Önemli: Her iki tipte de sertifikalı Level 2 veya Level 3 personel gereklidir.
Kullanılan Ekipmanlar
Büyüteç (5x - 10x)
Detaylı yüzey incelemesi için
Endoskop / Boroskop
İç yüzeylerin uzaktan görüntülenmesi
Video Kamera Sistemleri
Kayıt ve dokümantasyon için
Cetvel, Kaliper, Şablon
Ölçüm ve geometrik kontrol
Aydınlatma Ekipmanları
LED spot, fiber optik ışık kaynakları
Endüstrideki Önemi
Görsel muayene, her NDT sürecinin ilk adımıdır. EN ISO 17637, ASME Bölüm V ve AWS D1.1 standartlarında tüm kaynak işlemlerinde zorunlu olarak uygulanması gerekir.
Kaynak İşlemleri
Tüm kaynak dikişlerinin ilk kontrol aşaması
Basınçlı Kaplar
Yüzey hatalarının ve geometrik uygunluğun kontrolü
Petrokimya
Korozyon, erozyon ve mekanik hasar tespiti
Havacılık
Montaj kalitesi ve yüzey kusurlarının kontrolü
Otomotiv
Robot kaynak kalitesi ve ürün son kontrolü
İnşaat Yapıları
Çelik konstrüksiyon kaynaklarının kabul kontrolü
Standartlar ve Sertifikalar
