Manyetik Parçacık Muayenesi (MT)
Ferromanyetik malzemelerde yüzey kusuru tespiti
Manyetik Parçacık Muayenesi Nedir?
Manyetik Parçacık Muayenesi, ferromanyetik özellikteki (demir, nikel, kobalt ve alaşımları) malzemelerde yüzey ve yüzeye çok yakın alt tabakalardaki (1-3 mm) süreksizliklerin tespiti için kullanılan bir tahribatsız muayene yöntemidir.
Temel Prensibi
Muayene edilecek parça manyetize edilir (DC, AC veya yarım dalga AC ile). Malzeme içinde bir süreksizlik (çatlak vb.) varsa, manyetik alanın geçişi bozulur ve kaçak akı (flux leakage) oluşur. Bu bölgeye uygulanan manyetik parçacıklar (kuru toz veya ıslak süspansiyon) kaçak alan çevresinde toplanarak görsel bir gösterge oluşturur.
Diğer NDT Yöntemlerine Göre Avantajları
- Yüksek Hassasiyet: Yüzey ve yüzeye yakın kusurlar için çok hassastır, özellikle yüzey çatlaklarında.
- Hızlı ve Pratik: Sahada çok kısa sürede sonuç alınabilir.
- Görsel Sonuç: Parçacıklar sayesinde hata konumu doğrudan gözle görülebilir.
- Uygun Maliyet: Ekipman ve sarf malzemeleri nispeten ucuzdur.
- Kompleks Geometri: Kaynaklı birleşimler, dişli yüzeyler, döküm parçalar için uygundur.
Tespit Edilen Hata Türleri
- Yüzey Çatlakları: En hassas tespit edilen hata türü, özellikle yorgunluk çatlakları.
- Yüzeysel Kaynak Kusurları: Yüzeyde görülebilen ergime yetersizliği ve çatlaklar.
- Katılaşma Çatlakları: Döküm parçalarda oluşan yüzeysel çatlaklar.
- Taşlama Çatlakları: Isıl gerilmeler nedeniyle oluşan yüzeysel mikroçatlaklar.
- Yüzey Boşlukları: Yüzeye açık porozite ve inklüzyonlar.
- Hadde Çatlakları: Hadde mamullerinde görülen yüzeysel çatlaklar.
Not: Sadece yüzey ve yüzeye 1-3 mm derinlikteki süreksizlikler tespit edilebilir.
Teknik Detaylar
Manyetizasyon Yöntemleri
Boyunduruk (Yoke)
Elektromanyetik boyunduruk ile lokal manyetizasyon
Prod Yöntemi
Elektrotlar ile doğrudan akım geçirme
Bobin Yöntemi
Silindirik parçaların çevresel manyetizasyonu
Kalıcı Mıknatıs
Portatif kalıcı mıknatıslar ile uygulama
Parçacık ve Görüntüleme
Kuru Toz Yöntemi
AC akım ile yüzey hataları için ideal
Islak Süspansiyon
DC/yarım dalga AC ile yüzeye yakın hatalar için
Görünür Parçacıklar
Normal ışık altında siyah/renkli parçacıklar

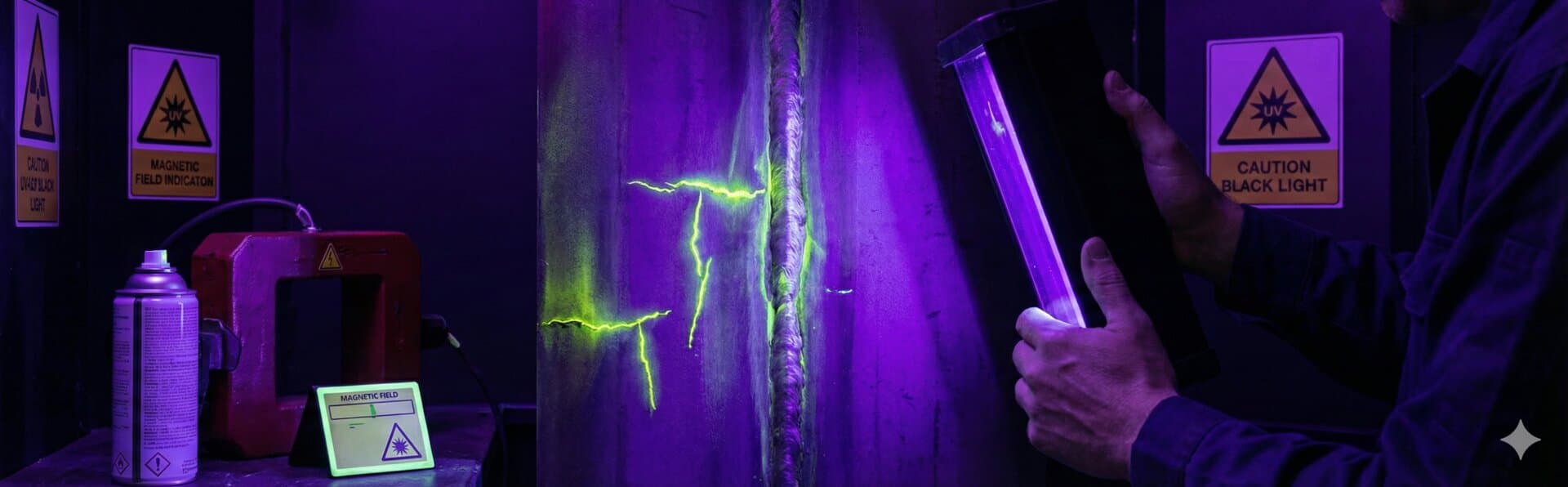

Floresan Parçacıklar
UV ışık altında daha yüksek hassasiyet
Malzeme Kısıtlaması
Manyetik parçacık muayenesi yalnızca ferromanyetik malzemelerde (demir, nikel, kobalt ve alaşımları) uygulanabilir. Östenitik paslanmaz çelik, alüminyum ve bakır gibi malzemelerde Penetrant Muayene (PT) tercih edilmelidir.
Endüstrideki Önemi
Manyetik parçacık testi, özellikle ferromanyetik malzeme içeren parça ve birleşimlerde kritik öneme sahiptir.
Kaynaklı İmalat Sektörü
Kaynak sonrası yüzey çatlak kontrolü (vinç, köprü, basınçlı kap)
Demiryolu ve Otomotiv
Dingil, tekerlek, süspansiyon parçaları kontrolü
Havacılık ve Savunma
Rotor milleri, dişli sistemleri muayenesi
Enerji ve Nükleer
Türbin parçaları, flanşlar, boru hatları kaynakları
Döküm ve Metal İşleme
Çelik dökümlerde yüzey çatlağı ve kalıp kusuru kontrolü
