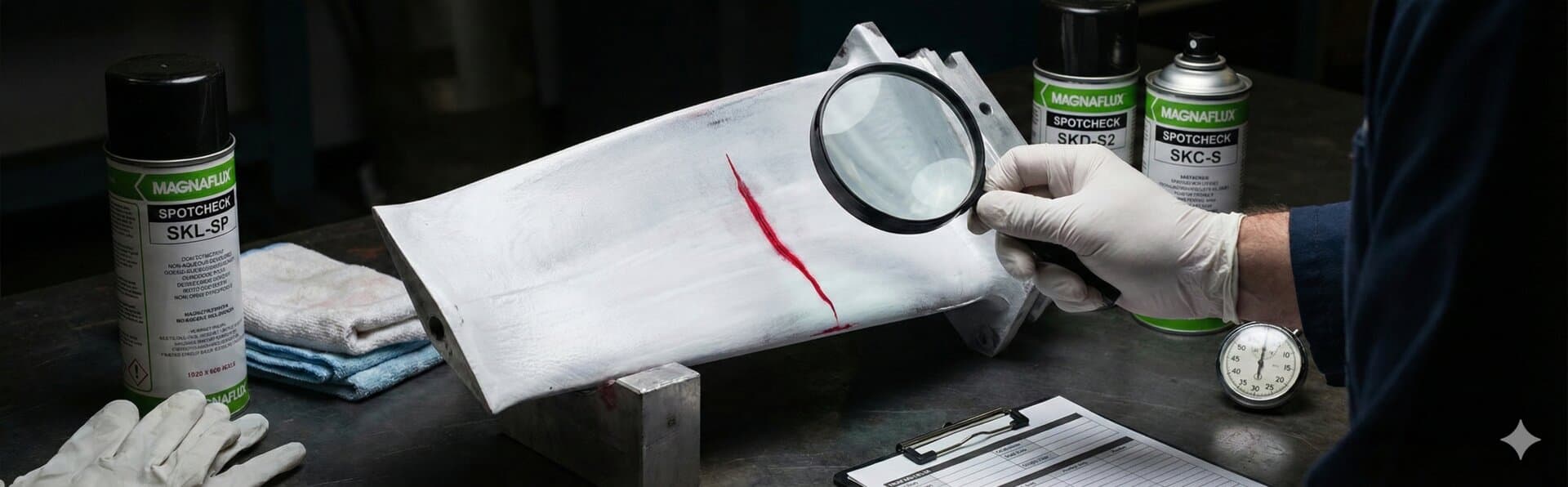

Penetrant Muayene (PT)
Mikron seviyesi hassasiyetle yüzey kusurlarının tespiti
Penetrant Muayene Nedir?
Sıvı penetrant muayenesi (PT), gözenekli olmayan katı yüzeylerdeki açığa çıkmış yüzey hatalarının (çatlaklar, gözenekler, yüzey kusurları) tespit edilmesinde kullanılan bir tahribatsız muayene yöntemidir. Penetrant sıvı, kılcal etki ile yüzeye açık kusurlara nüfuz eder ve geliştirici uygulaması sonrasında kusurlar görünür hale gelir.
Temel Prensibi
1) Yüzey Temizliği: Muayene edilecek yüzey yağ, pas, boya gibi kirlerden arındırılır. 2) Penetrant Uygulaması: Penetrant sıvı yüzeye uygulanır ve belirli bir süre (dwell time) beklenir. 3) Fazla Penetrantın Temizlenmesi: Yüzeydeki fazla penetrant silinir, ancak kusur içindeki penetrant kalır. 4) Geliştirici Uygulaması: Developer (geliştirici) uygulanarak kusur içindeki penetrant yüzeye çekilir. 5) Gözlem ve Değerlendirme: Kusurlar görünür hale gelir ve boyutları değerlendirilir.
Diğer NDT Yöntemlerine Göre Avantajları
- Mikron Seviyesi Hassasiyet: Çok ince yüzey çatlaklarını dahi tespit edebilir.
- Kolay Uygulama: Saha koşullarında basit ekipman ile uygulanabilir.
- Taşınabilir ve Saha Dostu: Elektrik veya karmaşık cihaz gerektirmez.
- Düşük Maliyet: Ekonomik bir yöntemdir, geniş alanlarda hızlı çalışma imkanı.
- Geniş Malzeme Uyumu: Metal, plastik, seramik ve cam gibi gözeneksiz malzemelerde kullanılır.
Tespit Edilen Hata Türleri
- Yüzey Çatlakları: Termal işlem, taşlama veya mekanik gerilim kaynaklı çatlaklar
- Gözenekler (Porozite): Yüzeye açık gaz boşlukları
- Yüzeye Açık Kaynak Kusurları: Çatlak, porozite, katlanma gibi kaynak hataları
- Katılaşma Çatlakları: Kaynak ve döküm işlemlerinde oluşan çatlaklar
- Taşlama Çatlakları: Taşlama işlemi sırasında oluşan ince çatlaklar
- Yüzeydeki Açıklıklar/Delikler: Mikro seviyede yüzey süreksizlikleri
Not: PT yalnızca yüzeye açık hatalar tespit eder. İçsel (subsurface) hataların tespiti için UT veya RT yöntemleri kullanılmalıdır.
Teknik Detaylar
Uygulama Adımları
1. Yüzey Temizliği
Yağ, kir, pas, boya temizlenir
2. Penetrant Uygulaması
Kılcal etkiyle nüfuz etmesi beklenir (dwell time)
3. Fazla Penetrant Temizliği
Yüzeydeki fazla penetrant silinir
4. Geliştirici Uygulaması
Developer ile kusur yüzeye çıkartılır
5. Gözlem ve Değerlendirme
Kusurlar incelenir ve raporlanır
Penetrant Tipleri
Renkli Penetrant
KırmızıGörünür ışık altında, saha koşullarında pratik
Floresan Penetrant
Sarı-Yeşil (UV)UV ışık altında yüksek hassasiyet
Tip Seçimi: Floresan penetrant daha hassas olup kritik parçalarda tercih edilir. Renkli penetrant ise saha şartlarında daha pratiktir.
Endüstrideki Önemi
PT yöntemi, yüzey hassasiyeti yüksek olan kritik parçalarda ve kaynak sonrası kontrollerde vazgeçilmezdir. Özellikle paslanmaz çelik, alüminyum ve manyetik olmayan malzemelerde tercih edilir.
Kaynaklı İmalat
Kaynak dikişlerindeki yüzey çatlaklarının kontrolü
Havacılık ve Savunma
Uçak gövdesi, motor parçaları, kritik bağlantılar
Petrokimya / Enerji
Boru hatları, vana, flanş yüzey kusur kontrolü
Otomotiv / Dökümhane
Döküm parça yüzey kalite kontrolü
Makine İmalatı
Taşlama sonrası çatlak tespiti, hassas parça kontrolü
Paslanmaz Çelik / Alüminyum
Manyetik olmayan malzemelerde yüzey muayenesi
