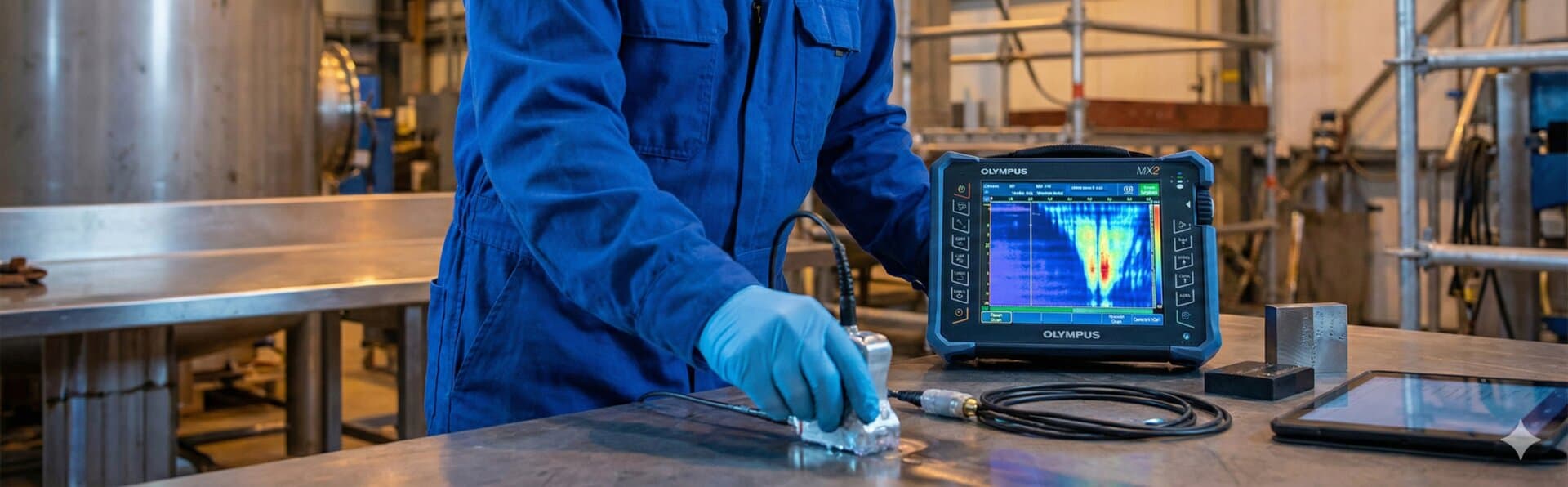

Ultrasonik Muayene (UT)
Yüksek frekanslı ses dalgaları ile kusur tespiti
Ultrasonik Muayene Nedir?
Ultrasonik Muayene (UT), tahribatsız muayene yöntemlerinden biridir ve bir malzeme içerisindeki kusurların tespiti amacıyla yüksek frekanslı ses dalgaları (genellikle 0,5 MHz ile 20 MHz arası) kullanılarak gerçekleştirilir.
Temel Prensibi
Piezoelektrik kristal içeren bir prob (transdüser) yardımıyla yüksek frekansta ses dalgaları üretilir ve test edilecek malzeme içerisine gönderilir. Malzeme iç yapısında bir süreksizlikle (çatlak, gözenek, cüruf vb.) karşılaştığında, ses dalgaları bu engelden yansır (eko oluşturur). Cihaza geri dönen yansıyan sinyaller, ekran (A-scan) üzerinde bir sinyal olarak görülür.
Diğer NDT Yöntemlerine Göre Avantajları
- Derinlik Algısı Yüksek: Malzeme içinde derinlere kadar ulaşabilen tek yöntemlerden biridir.
- Hacimsel Hata Tespiti: İç çatlak, gözenek, cüruf gibi hataları yüzeyden bağımsız tespit eder.
- Anlık Sonuç: Anında değerlendirme yapılabilir (özellikle A-scan modunda).
- Hassas Ölçüm: Hata konumu, boyutu ve derinliği yüksek doğrulukla belirlenebilir.
- Taşınabilir: Elde taşınabilir cihazlarla saha uygulamalarına uygundur.
- Radyasyonsuz: X-ray gibi iyonlaştırıcı radyasyon içermez, sağlık açısından güvenlidir.
Tespit Edilen Hata Türleri
- İç Çatlaklar: Döküm ve kaynakta oluşabilen iç çatlaklar.
- Laminasyon (Ayrışma): Haddeleme kaynaklı tabakalı yapılar.
- Cüruf Kalıntısı: Kaynak dikişi içinde sıkışmış cüruflar.
- Gaz Boşlukları (Porozite): Kaynak veya döküm kaynaklı gaz baloncukları.
- Ergime Yetersizliği: Kaynak metallerinin yeterince kaynaşmaması (Lack of Fusion).
- Delaminasyon: Kompozit malzemelerde katmanlar arası ayrışma.
Not: Kaba taneli malzemelerde (ör. dökme demir) sinyalin soğurulması nedeniyle uygulama zorlaşabilir.
Teknik Detaylar
Kullanılan Ekipmanlar
UT Cihazı
Elektronik sinyal üretici ve A-scan ekran
Prob (Transdüser)
Düz, açılı, çift kristalli, odaklı tipler
Kaplayıcı (Couplant)
Sesin iletimi için jel, yağ veya su
Referans Blokları
Kalibrasyon için V1, V2 blokları (EN 12223)
Ne Ölçülür?
Hata Derinliği
Sesin geçiş süresi (TOF) ile belirlenir
Hata Konumu
X-Y-Z koordinatlarında konum tespiti
Hata Büyüklüğü
Sinyal genliği (amplitüd) ile değerlendirilir
Hata Yönelimi
Açılı problar ile hata yönü belirlenir
Uygulanabilir Malzemeler: Çelik, alüminyum, titanyum, kompozit, plastik ve bazı seramikler.
Endüstrideki Önemi
Ultrasonik test, endüstride en kritik NDT yöntemlerinden biridir. Özellikle aşağıdaki alanlarda yüksek öneme sahiptir.
Enerji ve Nükleer Sanayi
Boru hatları, basınçlı kaplar, türbin kanatları, reaktör ekipmanları
Petrokimya ve Rafineriler
Kaynak kontrolleri, tank gövdeleri, kalın cidarlı parçalar
Havacılık ve Uzay
Uçak gövdeleri, kompozit yapılar, titanyum ve alüminyum bileşenler
Demiryolu ve Gemi İnşası
Raylar, dingiller, saclar, kaynak dikişleri
Çelik Yapılar ve İnşaat
Köprü elemanları, vinç kolları, yüksek dayanımlı yapısal elemanlar
