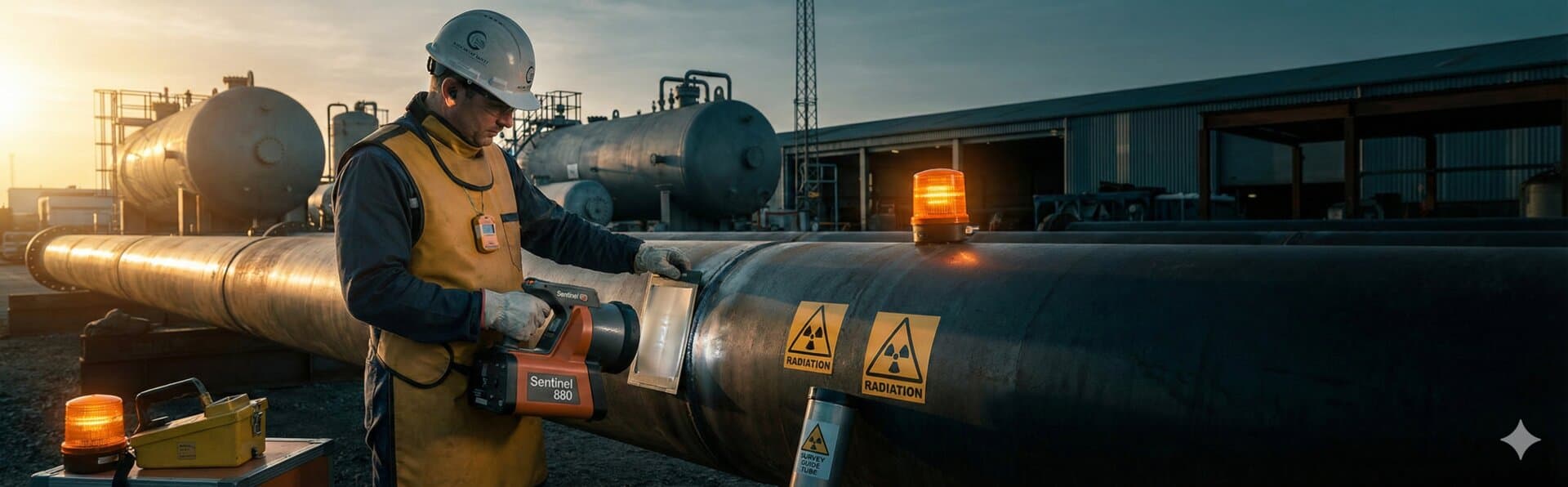

Radyografik Muayene (RT)
X-ray ve gamma ışınları ile iç yapısal kusur tespiti
Radyografik Muayene Nedir?
Radyografik muayene, malzemelerin veya kaynaklı birleşimlerin iç yapısında bulunan süreksizlikleri tespit etmek için iyonlaştırıcı radyasyon (X-ışını veya gama ışını) kullanılan bir tahribatsız muayene yöntemidir.
Temel Prensibi
1) X-ray tüpü veya radyoaktif izotop (Ir-192, Co-60) ile malzemeye radyasyon verilir. 2) Radyasyon, arka plandaki film veya dijital dedektör üzerine düşer. 3) Malzeme içinde hata varsa (boşluk, cüruf, çatlak), bu bölgeden daha fazla radyasyon geçer. 4) Bu fark, görüntü üzerinde kontrast farkı olarak tespit edilir.
Diğer NDT Yöntemlerine Göre Avantajları
- Hacimsel Hata Tespiti: Gözenek, cüruf, penetrasyon eksikliği gibi hacim hatalarını net gösterir.
- Kalıcı Kayıt: Film ya da dijital görüntü arşivlenebilir ve izlenebilirlik sağlar.
- Görsel Yorumlama: Operatör, hatayı fiziksel olarak görsel şekilde inceleyebilir.
- Geometri Bağımsız: Karmaşık geometrili parçalarda da başarıyla uygulanabilir.
- Yön Bağımsız Tespit: Hatanın yönüne bağlı kalmaksızın algılanabilir.
Tespit Edilen Hata Türleri
- Gaz Boşlukları (Porozite): Küçük ya da büyük gaz kaynaklı boşluklar
- Cüruf Kalıntıları: Kaynak içinde sıkışmış cüruf parçaları
- Penetrasyon Eksikliği: Kökte erime yetersizliği
- Bağlantı Eksikliği: Katmanlar arası tam birleşmeme (Lack of Fusion)
- Katılaşma Çatlakları: Özellikle döküm parçalar içinde oluşan çatlaklar
- Yabancı Madde Kapanımları: Tungsten, cüruf veya metal parçası hapsolması
Not: İnce yüzey çatlaklarına karşı duyarlılığı düşük olduğundan, bu tür kusurlar için MT veya PT yöntemleri tercih edilmelidir.
Teknik Detaylar
Radyasyon Kaynakları
X-Ray Cihazları
Genel amaçlı muayeneler
Iridyum-192 (Ir-192)
10-60 mm kalınlıktaki parçalar
Kobalt-60 (Co-60)
50-150 mm kalınlıktaki parçalar
Selenyum-75 (Se-75)
5-30 mm kalınlıktaki parçalar
Görüntüleme Yöntemleri
Klasik Film
Geleneksel röntgen filmi ile görüntüleme
Endüstrideki Önemi
Radyografik test, yüksek kalite gerektiren sektörlerde ve güvenlik kritik bileşenlerde sıkça tercih edilir. Özellikle belgelendirme ve müşteri onaylı projelerde vazgeçilmezdir.
Basınçlı Kap ve Boru
Kaynak dikişlerinin hacimsel kontrolü (kazan, boru hattı, ısı değiştirici)
Petrokimya / Rafineri
Tanklar, vanalar, flanş kaynakları muayenesi
Nükleer Enerji
Reaktör bölümleri, yüksek riskli birleşimler
Havacılık ve Uzay
Kritik döküm parçalar, iniş takımı bileşenleri
Döküm Sanayi
Döküm parça içindeki gözenek ve kalıp hatalarının tespiti
Savunma ve Tersaneler
Askerî donanım, zırh panelleri, denizaltı kaynakları
Radyasyon Güvenliği
Radyografik muayene, iyonlaştırıcı radyasyon içerdiğinden özel güvenlik önlemleri gerektirir. Tüm çalışmalarımız TAEK (Türkiye Atom Enerjisi Kurumu) lisansı altında, uzman ve sertifikalı personelimiz tarafından gerçekleştirilir.
Standartlar ve Sertifikalar
Diğer NDT Yöntemleri
RT Muayene Hizmeti Alın
TAEK lisanslı uzman ekibimiz ile radyografik muayene ihtiyaçlarınız için bizimle iletişime geçin.
